手台12V车载借电器 电路升级支持大电流
最近网购了两个车载借电器,可以车上点烟器口的12V供电来代替锂电池,分别给两台宝锋的手台使用。一台本身是1S的锂电3.7V,另一台本身是2S的锂电7.4V。

问题现象
拿了个12V电源接上借电器,手台上一按发射死机重启。一开始怀疑是12V供电问题,后来换了电流更大的电源,以及用万用表测了没问题,于是开始怀疑是借电器的问题。
问题分析
拆开后发现如下:

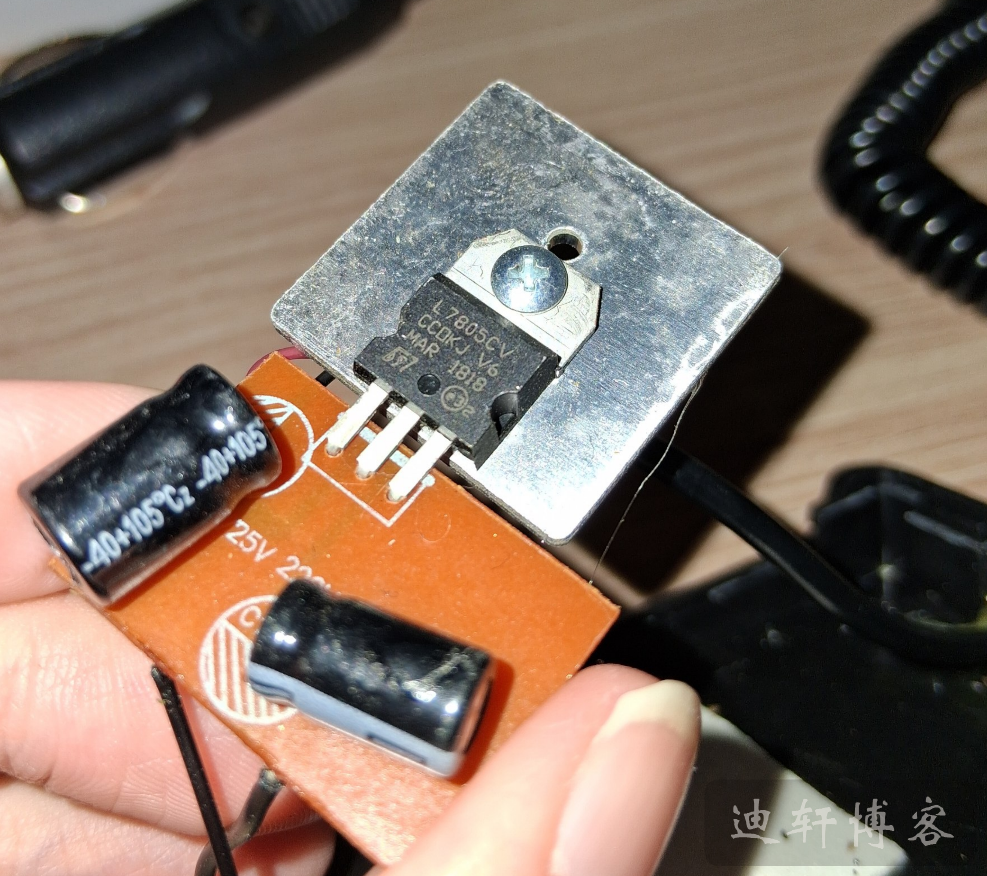

一个用了L7805,另一个用了L7808,是5V和8V的线性稳压器。虽然线性稳压器可以避免电磁干扰,但显然这里有几个问题:
- 这两个芯片最大输出电流只有1.5A,加上ST的logo看着就不像正品,电流输出能力估计更低,不够发射时需要的电流
- 本来1S锂电的电压范围是3.2V-4.2V,直接供5V到手台就过压了,2S那个给8V属于合理范围内
- 线性稳压器比较费电,电压差值x电流 直接换成热能
升级MP1584降压模块

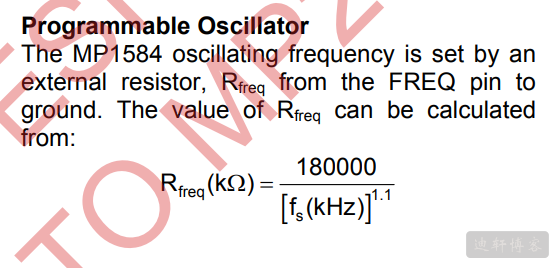

于是自己替换一个好点的方案,网购了几个便宜的mp1584,开关电源模块,官方资料册写的输出电流能达到3A,峰值电流极限是4.0-4.7A(峰值电流 = 输出电流+电感的峰对峰纹波电流/2),开关频率最高是1.5MHz,不过看模块的FREQ脚上接了一个100K的电阻到地,按照资料册给的公式算,大概在910KHz左右。

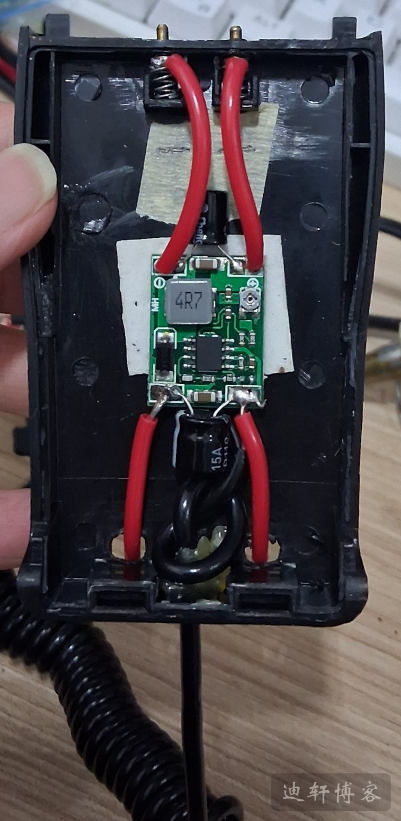

这个频率在开关电源里算是比较高了,另外给输入和输出额外再加个电容,应该问题不大。改完的效果图:

一个调4V,另一个调成8V,替换了原来的L78系列芯片。
排查点烟器电源线问题

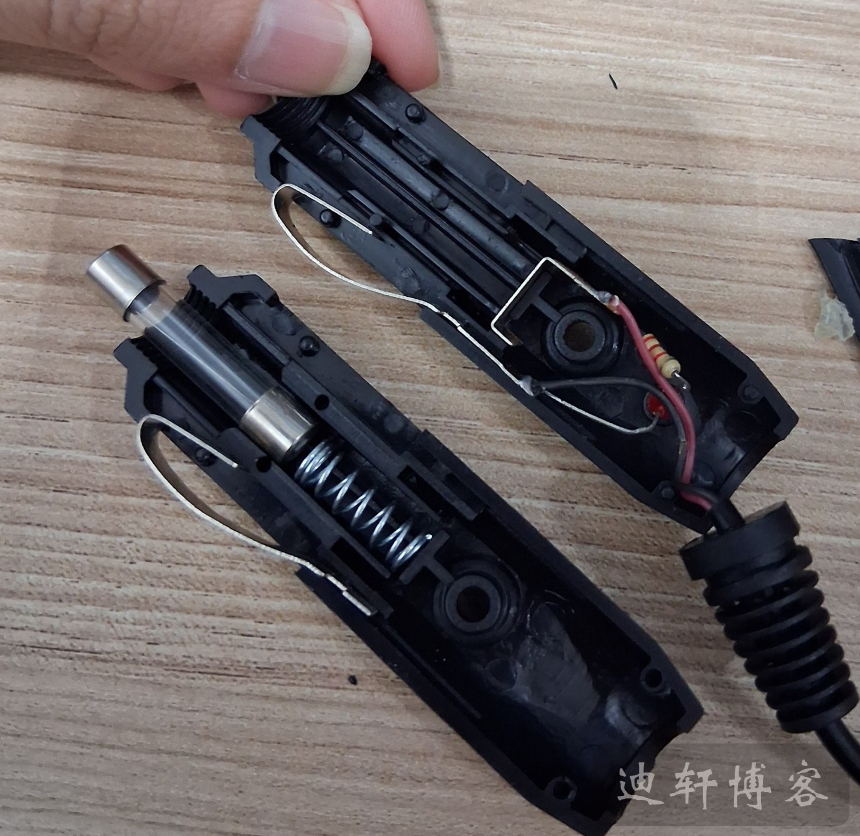

改完后,4V那个手台能正常发射了,也比较稳定,但8V那个发现不太稳定,于是继续排查,发现是点烟器口连接降压模块之间的电源线压降太高了,点烟器那端给12V,一旦电流大了,到模块那端9V不到。拆开看,确实是电源线太细了,目测28-30AWG,也没有正规标识。

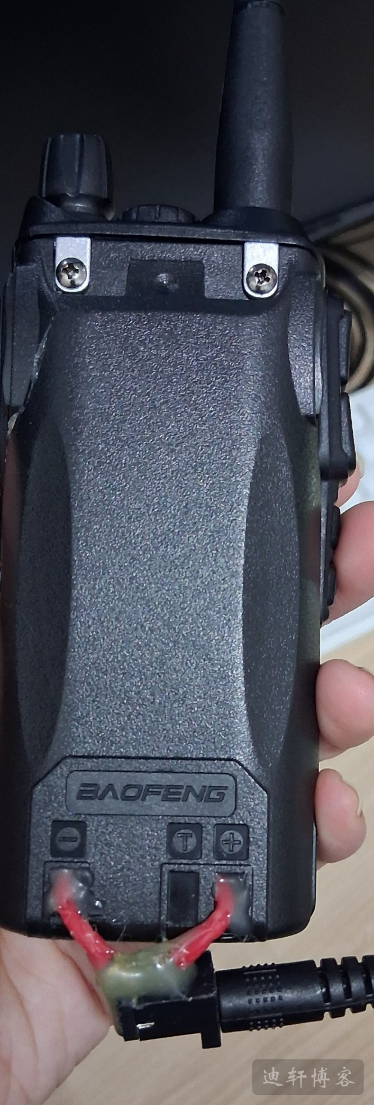

于是给他改成了DC5.5插座,原来的就不用了

能稳定发射了,完美解决
